涂层特性：
●无缝防尘，易于清洁
●耐一般化学腐蚀，耐压
●耐磨性好，经久耐用，使用寿命长
●施工快速、经济环保
●颜色多样，美观亮丽

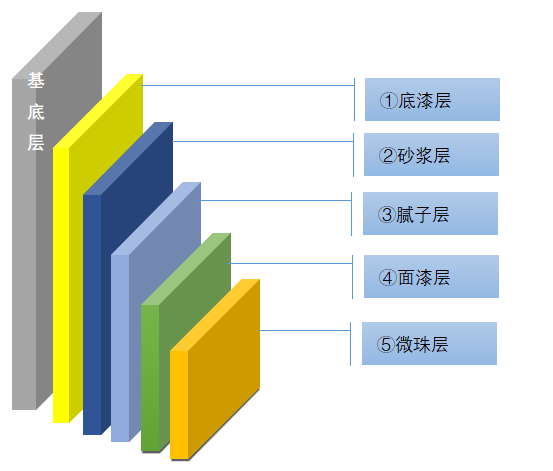

涂层结构：
施工程序：
|
工序项目 |
施工方法 |
主材料 |
辅材 |
参考用量 |
|
素地 |
地面需已做好防水处理 |
|
|
|
|
依素地状况做好打磨、修补、除尘 |
|
|
|
|
|
底涂层 |
采用渗透性及附着力特强环氧底漆滚涂一道，增强表面附着力 |
EPD-30A/B |
|
0.10-0.15kg/㎡ |
|
砂浆层 |
将环氧中涂加入适量的石英砂，用镘刀将其均匀涂布一道 |
EPD-400A/B |
石英砂 |
0.25-0.7kg/㎡ |
|
腻子层 |
依实际需要施工数道，用环氧中涂调配石英粉或双飞粉刮涂，要求达到平整无孔洞，无批刀印及砂磨印为准 |
EPD-400A/B |
石英粉或双飞粉 |
0.15kg/㎡一遍 |
|
面涂层 |
批涂环氧面漆一遍 |
EPD-143A/B |
|
0.15kg/m2一遍 |
|
微珠层 |
纵横滚涂超耐磨微珠薄涂地坪一次 |
EPD-690A/B |
|
0.12-0.13kg/m2一遍 |
※涂层厚度：一般1mm-3mm超出2mm需要镘砂
※施工完成后24小时后方可上人，72小时后方可重压。（25℃为准，低温开放时间需适度延长）
技术指标：
*所有测试（除干燥时间外）是在固化7天后进行的（25℃）
|
试验项目 |
单位 |
指标 |
|
|
干燥 |
表干 |
h |
≤4 |
|
时间 |
实干 |
h |
≤24 |
|
铅笔硬度 |
|
≥7H |
|
|
耐冲击力 |
kg·cm |
50 |
|
|
耐磨性（750g/500r） |
g |
≤0.02 |
|
|
附着力（划格法） |
级 |
1 |
|
|
耐10%盐水 |
7天 |
无变化 |
|
|
耐10%硫酸 |
7天 |
无变化 |
|
|
耐10%氢氧化钠 |
7天 |
无变化 |
|
|
耐汽油 |
7天 |
无变化 |
|
|
抗压强度 |
Mpa |
≥80 |
|
|
抗弯强度 |
Mpa |
≥15 |
|
|
抗伸强度 |
Mpa |
≥10 |
|
